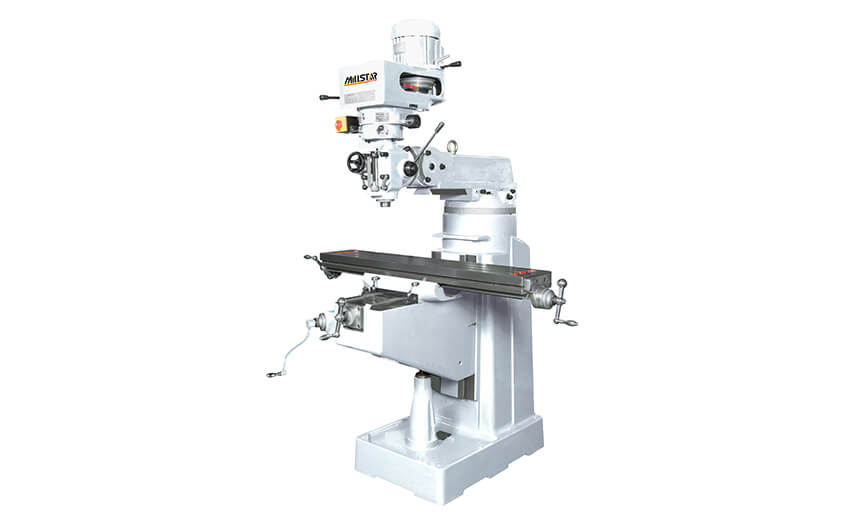

JY-15
(自動)X650 / Y360 / Z400
(手動)X700 / Y360 / Z400
- 鑄件採米漢納鑄鐵。
- 機頭形式:
-皮帶式有段頭(SS) 機械式無段頭(VS) 變頻式無段頭(VC)。
| 8段(SS) |
| 60HZ |
80-120-195-320-570-1040-1680-2700(RPM) |
| 50HZ |
68-115-185-285-400-910-1500-2280(RPM) |
| 16段(SS) |
| 50HZ |
2P |
136-230-370-570-1080-1820-3000-4560(RPM) |
| 4P |
68-115-185-285-400-910-1500-2280(RPM) |
-變頻式無段頭(VC)採用安川(YASKAWA)變頻器。
- 主軸是由SCM440合金鋼一體成型加工而成， 經過調質， 高週波和精密研磨。
- 主軸最高轉速可達4560rpm。
- 使用B型皮帶驅動設計。
- X/Y軸滑道經硬化熱處理，精密研磨且接貼附耐磨片。
- 三軸軸滑道採鳩尾槽式設計。
| 機型 |
|
單位 |
JY-15VS |
JY-15SS |
JY-15VC |
| 行程 |
左右行程(手動/自動) |
mm |
700/650 (選配 875/825) |
| 前後行程(手動/自動) |
mm |
360 |
| 升降行程(手動/自動) |
mm |
400 |
| 滑道形式X/Y/Z |
type |
△ / △ / △ |
| 主軸行程 |
mm |
127 |
| 伸出臂行程 |
mm |
457 |
| 伸出臂迴轉角度 |
degree |
360 |
| 主軸左右/前後傾斜角度 |
degree |
±45/±45 |
| 主軸鼻端至工作台距離 |
mm |
50-450 |
| 主軸中心至滑道面距離 |
mm |
60-517 |
| 工作臺 |
工作臺面積 |
mm |
1067 x 230 (選配 1244 x 230) |
| T型槽(寬 x 槽數 x 間距) |
mm |
16 x 3 x 63 |
| 工作臺載重 |
kg |
200 |
| |
機頭形式 |
type |
無段變速 |
8/16段變速 |
無段變頻 |
| 主軸 |
主軸轉速 |
60Hz |
rpm |
50-3500 |
80-2700(8) |
55-3600 |
| 50Hz |
rpm |
68-2280(8) |
| rpm |
68-4560(16) |
| |
主軸進給/每轉 |
mm/rev |
0.04/0.08/0.15 |
| |
主軸錐孔斜度 |
type |
NT 30 或 R8 (選配. NT40) |
| |
齒管直徑 |
mm |
85 |
| 電動機 |
主軸馬達 |
HP |
3 |
3 |
5 |
| 機械尺寸 |
佔地面積(長 x 寬 x 高) |
mm |
1800 x 2200 x 2150 |
| 包裝尺寸(長 x 寬 x 高) |
mm |
1480 x 1600 x 1810 |
| 機械淨重 |
kg |
900 |
| 機械毛重 |
kg |
1000 |
標準配備:
- 主軸拉桿
- 工具箱(含工具)
- 前後檔屑板各一
- 手動注油器
選購配備:
- 氣動鎖刀
- 工作燈
- 自動注油器
- 電子式進刀器(X/Y/Z)
- 齒輪式進刀器(X/Y)
- 伺服式進刀器(X/Y)
- Z軸升降馬達
- 電氣箱(簡易/普通/懸吊)
- X/Y軸滾珠螺桿
- 100/150/200mm墊高塊
- 光學尺
- 冷卻系統(泵浦 1/8 HP)
- 水盤
