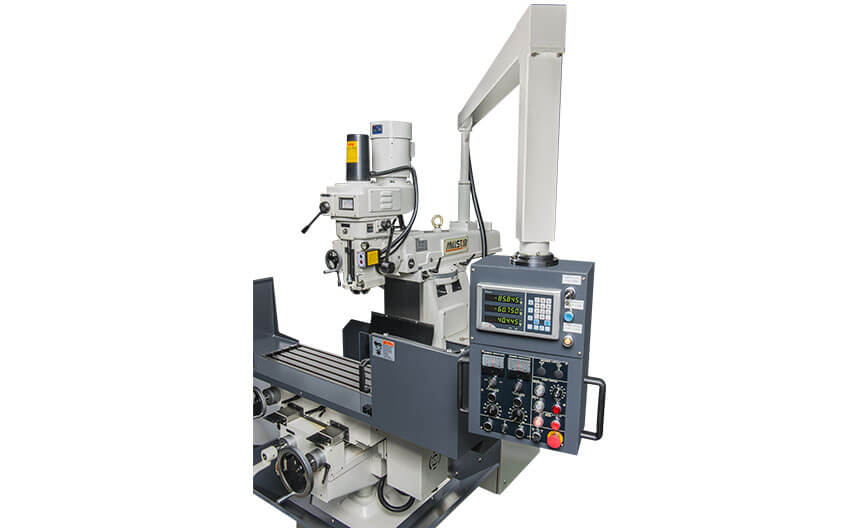

膝型銑床系列
2T
(自動)X1000 / Y360 / Z450
(手動)X1000 / Y390 / Z490
(手動)X1000 / Y390 / Z490
- 機身採用FC30 高級鑄鐵製成，經調質處理，確保長期精度。
- 工作台採用FC30 高級鑄鐵製成，經調質硬化處理，及精密研磨。
- 主軸為SCM-21 合金鋼精密加工而成。經調質滲碳處理，重切削穩定性優異。
- X, Y 軸採用AC 伺服馬達驅動，動作順暢。
- X, Y 軸滑道精密研磨，並貼附Turcute-B 耐磨片。
- 升降作為電動快速升降。
- X, Y 軸採用精密滾珠螺桿傳動。
- 強力銑頭傳動齒輪，經熱處理硬化，精密研磨，耐磨耗，運轉低噪音。
- 採用自動注油器，可定時自動潤滑三軸滑道，螺桿，齒輪及軸承，確保高效率加工及增加壽命。
- 配備防濺水盤以防切削液外洩。
- 本機配備有高壓切削液泵浦，切削除屑效果更佳。
- 配備石英工作燈。
| 型號 | 2T | |
|---|---|---|
| 工作台 | 工作台面積 | 1300 X 300 |
| X軸行程 | 1000 | |
| Y軸行程 | 360(390 手動) | |
| Z軸行程 | 450(490 手動) | |
| T型槽(公尺 x 槽數 x 間距) | 16 X 3 X 63 | |
| X, Y軸進給率(無段)mm/min | 2500 | |
| X, Y軸快移速率 mm/min | 2500 | |
| Z軸快移速率 mm/min | 750 | |
| 立主軸砲塔銑頭 | 主軸轉速 RPM | 6 段, 75-3600(標準) 無段,80-3800(選購) |
| 主軸通心軸上下行程 | 140 | |
| 主軸進給(3段)mm/rev | 0.035,0.07,0.14 | |
| 主軸端孔斜度 | N.S.T 40# | |
| 主軸頭之旋轉角度(左右) | 45o | |
| 伸臂之旋轉角度 | 360o | |
| 伸臂行程 | 660 | |
| 軸端至工作台面距離 | 110-560 | |
| 軸心至機柱滑動面距離 | 260-700 | |
| 強力銑頭 | 主軸轉速 RPM | NA |
| 主軸端孔斜度 | NA | |
| 軸端至工作台面距離 | NA | |
| 軸心至機柱滑動面距離 | NA | |
| 橫主軸橫銑頭 | 主軸轉速 RPM | 9 段,85-1300 |
| 主軸端孔斜度(N.S.T) | N.S.T 40# | |
| 銑刀軸尺寸 | 25.4 | |
| 軸心至工作台面距離 | 0-450 | |
| 軸心至伸臂下端之距離 | 369 | |
| 馬達 | 砲塔主軸 | 5HP 變極馬達 |
| 橫主軸 | 5HP X 4P AC 馬達 | |
| 工作台左右及前後進給 | 750W 伺服馬達 | |
| 升降進給 | 1 HP X 6P AC 馬達 | |
| 冷卻泵浦 | 1/8HP | |
| 升降座 | NA | |
| 潤滑泵浦 | NA | |
| 砲塔頭泵浦 | NA | |
| 一般規格 | 外觀尺寸 | 2060 X 1820 X 2240 |
| 淨重／毛重 | 2500/2800 kg | |
由於本公司不斷的研究改進，本網站所示機械規格特性本公司有變更之權利，恕不另行通知。
標準配備:
- 自動潤滑系統
- 滾珠導螺桿(X, Y軸)
- 冷卻泵浦裝置
- 工具
- 工具箱
- 铣刀軸附軸環(橫铣頭專用)
- 刀軸拉桿
- 防濺板
- 擋屑皮
- 石英燈
- 變壓器(外銷用)
- AC 伺服馬達
選購配備:
- 氣動鎖刀(X,Y))
- 三軸光學尺
- CE 標準
- 分度頭
- 分度盤
- 迴轉虎鉗
- 平面銑刀盤
- 平面銑刀柄
- 端銑刀夾具組
